集中供气乙炔站和制备溶解乙炔的乙炔站的构成与工艺流程及其各自的优缺点

乙炔发生器站

设置大、中型固定式乙炔发生器集中供应乙炔的设施通常称为乙炔站。按其用途乙炔站可分为：

1）  集中供气乙炔站。

2）  制备溶解乙炔的乙炔站。

3）  兼集中供气又制备溶解乙炔的混合式乙炔站。

通过乙炔站集中供气、制备溶解乙炔既经济又安全，还能改善环境污染。

乙炔站的设计必须符合原国家基本建设委员会和原第一机械工业部批准试行的TJ31-78《乙炔站设计规范》，并遵顺有关防火、工业卫生、“三废”排放、工业和电力设计等标准和规范，由专业设计部门设计。

1.集中供气乙炔站  大中型金属加工工厂(如造船厂、锅炉和容器制造厂、金属结构制造厂等等)大都配置这种乙炔站,通过管道向各生产车间供送乙炔。

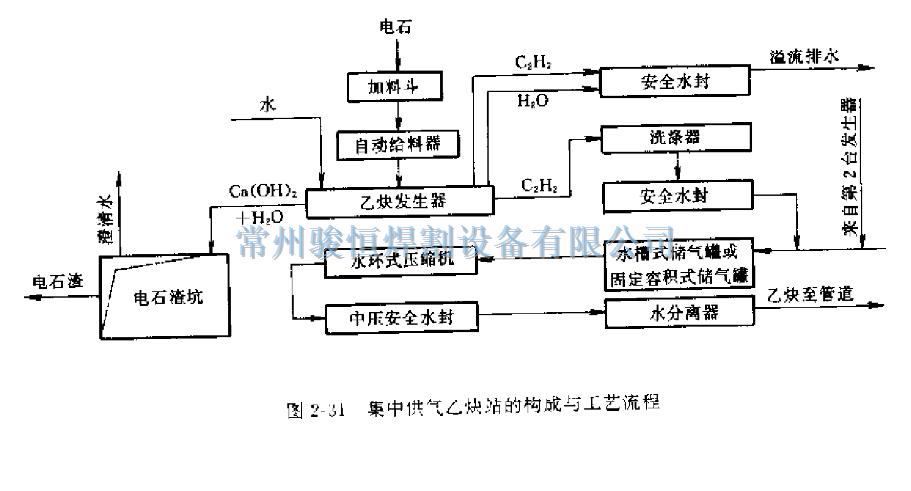

图2-31所示为集中供气乙炔站的构成和工艺流程。其中固定式乙炔发生器有采用低压式的,也有采用中压式的。产气能力根据生产需要确定。 当来用低压式时, 因其压力较低, 受管路的阻力, 离乙炔站较远的地方乙炔压力不足, 故需配水环式压缩机将乙炔升压。而采用中压式发生器,则可把压缩机省去。另外,图2-3l 中的水槽式储气罐要改用固定容积式储气

罐。

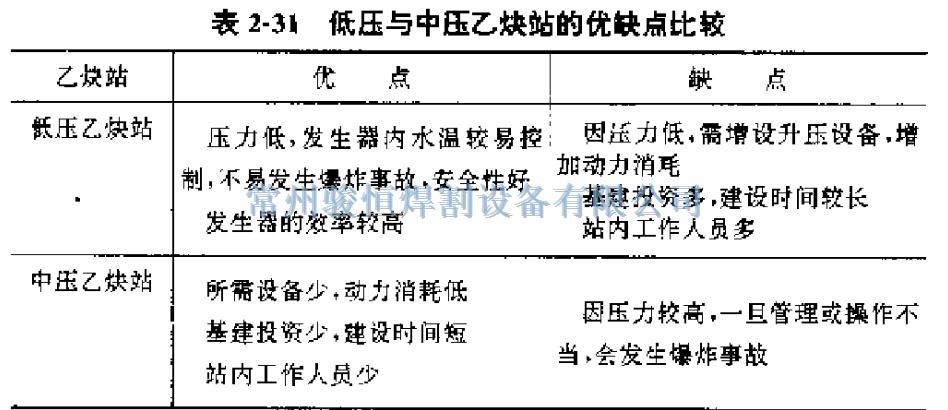

表2-31示出低压式与中压式乙炔站的优点和缺点的比较。

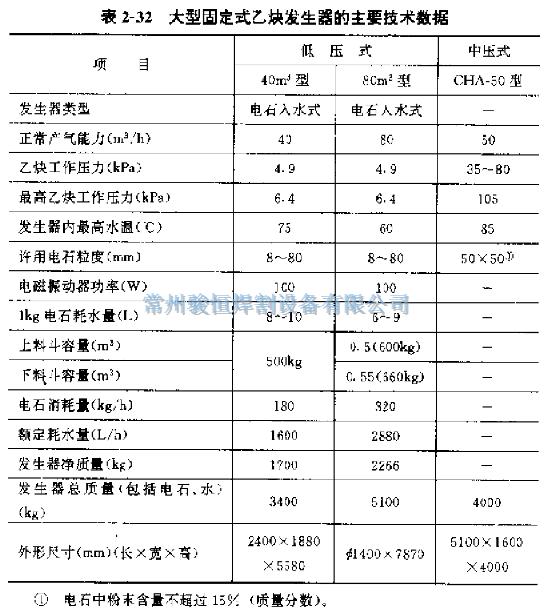

表2-32所示为乙炔站用大型乙炔发生器的主要技术数据。这些大型乙炔发生器都采用自动给料和连续排渣工艺。其中CHA-50型中压发生器采用全封闭式结构，不需设储气罐,乙炔散失量很少,面且圧力、温度和加水等也都是自动控制的,安全可靠，是目前国内较为先进的一种固定式中压乙炔发生装置。整机所需电功率为2.25kW(其中给料系统为0.73kW×2，搅拌功率0. 75kW)。

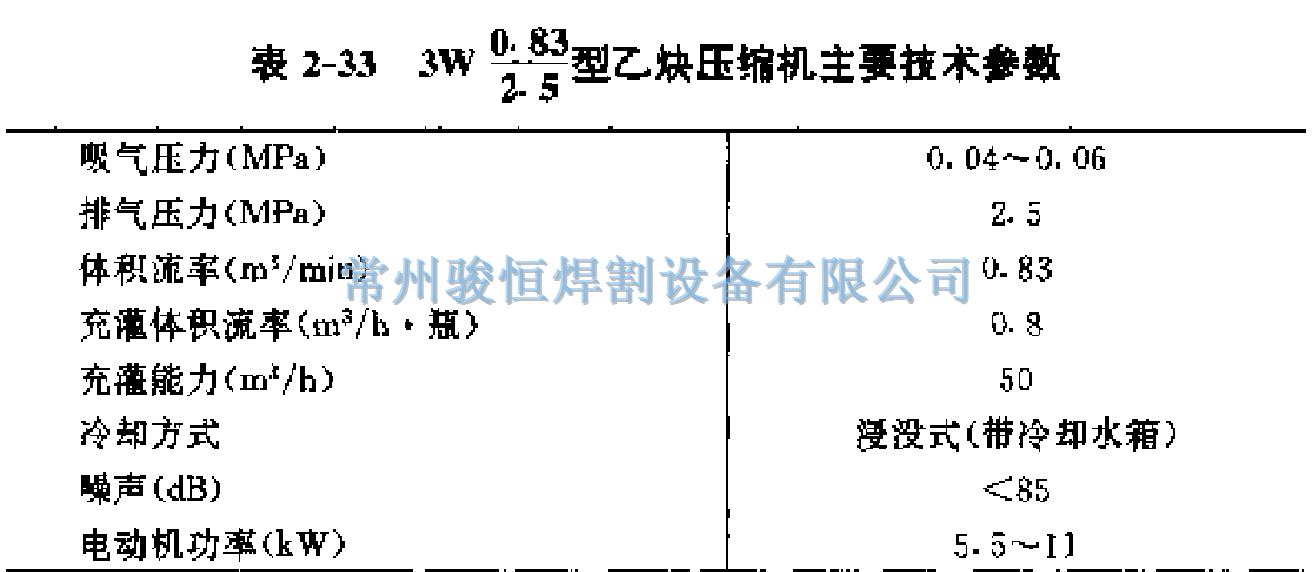

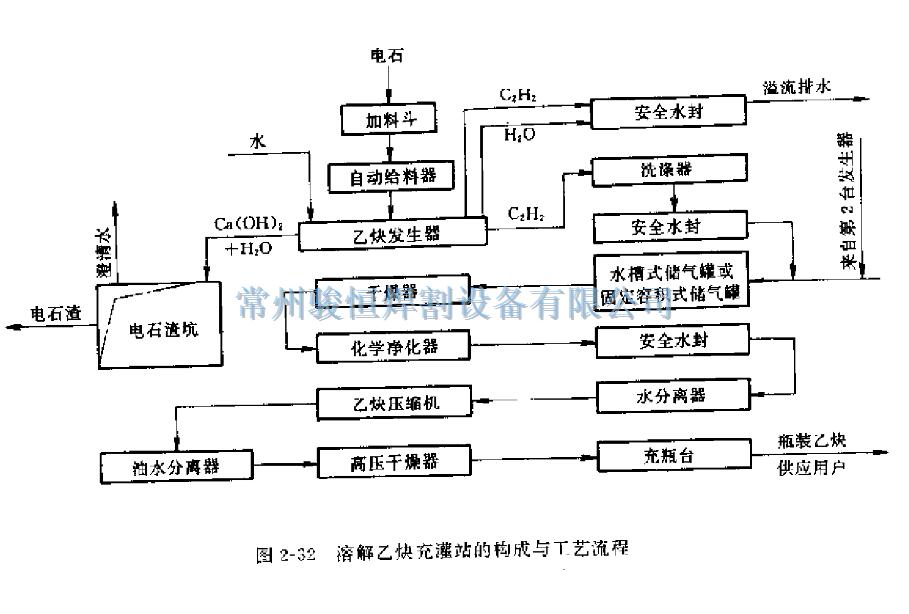

2.制备溶解乙炔的乙炔站  图2-32示出溶解乙炔充灌站的构成与工艺流程。其中干燥器、化学净化器、油水分离器和高压干燥器等是为保证乙炔质量而设置的。与集中供气乙炔站一样,乙炔发生器可选用低压式或中压式。但都需配备充灌用的乙炔压缩机。现在乙炔压缩机已有定型产品供应。表2-33示出国产3W0.83/2.5型乙炔压缩机(三级压缩方式)的主技术参数。

另外,图2-32中所示的充瓶台,根据溶解乙炔产量可设置1个或多个。而每个充瓶台至少设3个工位：1个充气工位，1个静置冷却工位和1个拆装乙炔瓶工位。
