乙炔的一般性质 乙炔(C2H2 )是利用电石与水作用产生的气体,相对分子质量为26.036,也称电石气。它是一种无色的碳氢 化合物。乙炔发生器发生的乙炔因含有硫化氧(H2S)和磷化氢(H2P)等杂质,有强烈的臭味.发生器温度越高,臭味越重。人过.久地呼吸乙炔会引起头痛或中毒。
在标准状态下,乙缺的密度为l. l7kg/m3；，在温度20℃、压力101.324kPa下,密度为1. 09kg/m',比空气。
乙炔在纯氧中完全燃烧时的化学反应式为
C2H2十2.5O2→2C02十H2〇 (2-10)
由上式可知, l个体积乙炔完全燃烧的理论耗氧量为2.5个体积。由于气割(气焊)时乙炔火焰是在空气中燃烧,外焰部分由空气中的氧助燃,故在割炬混合室中乙炔与氧的比例达到1：1. 1 时就形成中性火焰。此火焰的燃烧速度为5. 8m/s, 温度为3100℃。当混合比1：1.2,即氧化焰时,火焰的最高温度约3300℃。
在标准状态下，乙炔的总热值为55MJ/m3。
因此,乙炔是一种发热量大、燃烧速度(即火焰传播速度)快、火焰温度高的燃气, 故是气割中应用较多的一种气体。
乙炔的爆炸性 乙炔属属不饱和烃,非常不稳定。

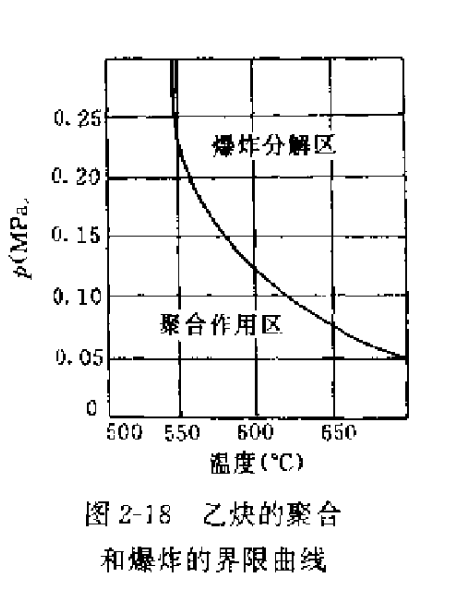

1）纯乙炔当其压力和温度达到一定值时会自行爆炸。图2-18所示为乙炔的聚合和爆炸的界限曲线, 由图可见:
1)当温度<540℃、 圧力>0.3MPa时,乙炔即发生聚合过程。
2） 当温度>580℃、压力>0. l5MPa时, 乙炔就发生爆炸分解。
3） 压力越高,乙炔由聚合作用过渡到爆炸分解的温度越低。
据此，现行的乙炔发生器标准规定，制取乙炔的压力应低于0.15MPa。
另外, 爆炸分解圧力还同输送或存储乙炔的管子和容器直径有关。 图2-19即示出乙炔爆炸分解压力与管子直径的关系 。
由图2-19可见,管子直径越大,发生爆炸的圧力越低。因此, 目前乙炔输送管道的直径都不太大, 这有利于防止乙炔爆炸。
2 )乙炔与空氧或者氧的混合气体也易发生炸。与空气的混合气体,乙炔含量在2. 5%~80%(体积分数)范围内; 与氧的温合气体, 含量在2. 8%~93.0%(体积分数) 范围内 ,遇火星或其温度达到燃点(乙炔与空 气混合气的燃点为305℃)就会爆炸。含乙炔7%- l3%的空气一乙炔混合气和含乙炔30%-40%的 氧一乙炔混合气最易爆炸。而体积比为l : 1的乙炔一氧混合气的爆炸压力会超过35MPa, 爆炸波的传括速度可达 3000m/s,破坏力极大 。因此，乙炔是气割用燃气中最具危险性的易爆气体。
3)乙炔与铜、银等金属长时间接触会生成乙炔铜(Cu2C2)和乙炔银(Ag2C2)等物质。这些物质也很容易爆炸。因此,凡与乙炔接触的器具,除焊、割炬外,不可用含银或含铜量70%以上的合金制造。
4)乙缺与氯或次氯酸盐等化合时也会发生燃烧和爆炸。因此, 由乙缺 引发火灾时严禁用四氯化碳灭火。
由此可知,在使用乙炔时必须严格安全管理,以免造成事故
更多小知识尽在常州恒新焊割设备有限公司
微信公众号
进入手机网站
