乙炔瓶是用来储存乙炔的焊接钢瓶。它由瓶体、瓶颈、瓶阀、瓶帽、瓶座以及充満瓶体的多孔物质(填料)和溶剂、可熔安全塞等组成,如图2-38所示。

瓶体来用优质碳素钢或16Mn钢板成形后焊接而成。

瓶阀用钢或铜的质量分数为60%以下的黄铜制造。图2-39示出乙炔瓶阀的构造,主要由阀体、阀杆、压紧螺帽、活门以及密封垫等组成。它与氧气瓶阀不同, 活门的启开不是用旋转手轮而是用方孔套简板手转动阀杆上部的方形头。阀的进气口内还装有用羊毛毡制成的过滤片和铁丝制的过滤网, 将分解出来的乙炔中水分和杂质吸附。另外,与减压器的连接不用螺母,而采用压紧套环(详见下面减压器一节)。

安全塞采用易熔合金质量分数为Bi53.9%、Sn25. 9%、Cd20. 2%,,当乙炔瓶受热, 温度超过100±5℃时,低熔点合金熔化,因受热而压力升高的瓶内乙炔将其吹除，使乙炔缓慢向大气逸出, 从而避免瓶内乙炔压力过高。

多孔物质(也称填料)通常使用轻质固体硅酸钙粒子, 其孔隙率应为90%~92%。

乙炔溶剂在我国使用丙酮(一级工业丙酮) 。国外也来用二甲基甲酰胺作溶剂,其特点是使用过程中不损耗, 且可增加乙炔溶解量。丙酮的充装量接下式计算

表2-35示出按式(2-17)计算的各种钢瓶的丙酮充装量数据。

充装丙酮后,须对充装量进行复核,允差为0.5kg。超差的乙炔瓶必须进行处理。

溶解乙焕在使用过程中,每1m³乙炔要从瓶中带出4o~45g丙酮。瓶中丙酮量减少,再次充装乙炔时, 溶解乙炔量也相应減少。因此当瓶内的丙酮量减少超过1kg时需加以补充。补充量按下式计算

丙酮补充量(kg) = 乙炔瓶净质量(kg) + 剩余乙炔量(kg)一乙炔瓶自身质量(kg)

其中乙炔瓶净质量包括钢瓶、瓶阀、 瓶帽、 填料和原充装的丙酮质量；剩余乙炔量按式(2-19)计算;而乙炔瓶自身质量则由称量测得。

补充丙酮后, 也须对充装量进行复核。 超差的乙炔瓶必须进行处理。

另外,新制乙炔瓶每kg丙酮充装乙炔量的标准值为 0. 52kg, 最低不小于 0. 47kg。

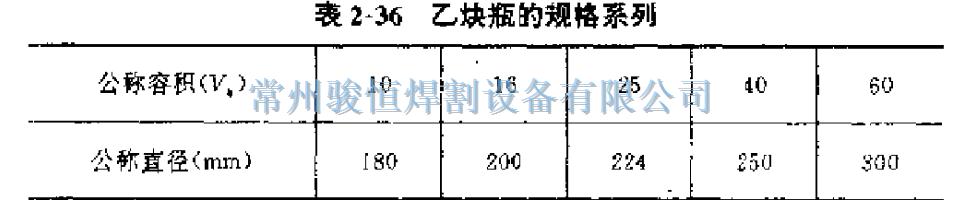

乙炔钢瓶的规格在 GB11638-89中有规定,如表2-36所列。

乙炔钢瓶应符合 GB11638-89的各项规定, 并经试压合格。钢瓶外表面应涂白色,并刷以红色的“乙炔”和“火不可近''字样。
