中压中央水封式阻火原理与水封式回火防止器的优缺点及注意事项和干式回火防止器的工作原理

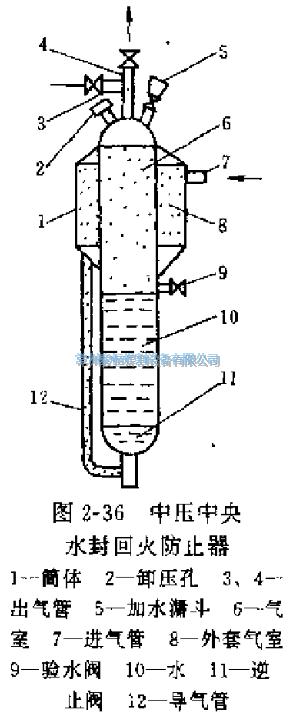

1. 中压中央水封式  这种回火防止器用于固定式乙炔发生器和乙炔汇流排。图2-36所示为中央中压水封回火防止器结构简图。其阻火原理是：逆燃爆炸混合物从出气管回流进入气室6时,筒内压力升高,将水压向逆止阀11,逆止阀迅即关闭,切断进气。同时,爆炸波从卸压孔2排出。如逆止阀失灵,虽仍能阻止逆燃气体流向乙炔源，但可能炸坏储气室。

这种回火防止器设有两路出气口,可供多个焊割炬使用。

  2.水封式回火防止器的优缺点及使用注意事项  这种回火防止器虽具有结构较简単、 对乙炔有一定过滤作用等优点,但缺点不少, 使用时须相当注意:

1）应经常加水,严格保持必要的水位。水位低或无水,就失去作用, 仍会发生事故。

2）在冬李要防水冻结，须加入凝固点为-30℃的盐水溶液，或用防冻液代替水。而且每次工作完毕 ,要把水全部排                       出并冲洗干净。

3）逆止阀要定期清洗,确保其动作可靠。

4）回火防止器必须垂直挂放。

5）1个岗位式回火防止器只能供1把焊割炬使用。

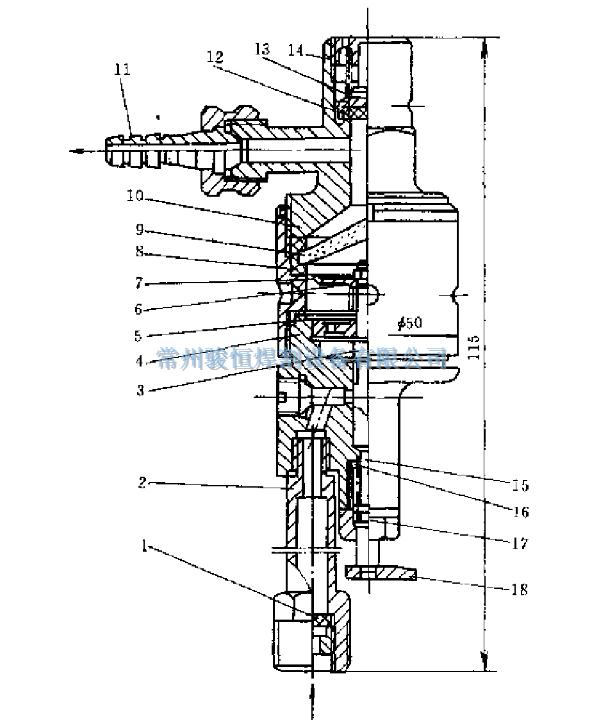

 3.干式回火防止器  为克服水封式回火防止器的不足、进一步提高安全性和简便性开发了干式回火防止器。 它采用带微孔的陶瓷管或粉末冶金片代替水作为阻火元件，其结构因制造厂而异,但工作原理是相同的。图2-37示出其中一种中压干式回火防止器的结构简     图。正常工作时,乙炔从进气管2,经过滤片滤去杂质后,流过锥形阀芯的外围，再经导向圈5上的小孔和承压片7周围的空隙,通过粉末冶金片9,由出气头11流出供给焊割炬使用。

当回火时, 逆燃爆炸混合气经出气管倒流入防止器, 随即将上部卸压阀的逸气密封片12顶开,混合气即排向大气。同时,粉末冶金片9上的微孔阻住逆燃火焰的扩散。再则,虽然爆炸冲击波能通过粉末冶金片,但当其作用在承压片7上时,承压片就向下运动,并带动阀芯3下移,即将乙炔切断,从而阻止了回火的继线扩展。回火被制止后,只要将手柄18向上推,承压片就复位, 乙炔即重新流入, 恢复供气。

现在有的回火防止器还具有自动复位功能，一旦回火被制止, 就能继续供气。
