低压水封式回火器与中圧岗位式水封式回火器的原理

回火防止器是防止割炬(或焊炬)回火时逆燃火焰进入乙炔源(乙炔发生器、乙炔瓶、乙炔管道)引起爆炸事故的一种安全装置。在使用乙炔的场合, 必须装置回火防止器, 且应设在乙炔源与焊割炬的中间部位。

回火防止器通常按以下特征分类:

1）按使用压力分为低压(乙炔压力＜0.01MPa)和中压(乙炔压力0.01-0. 15MPa)。

2）按乙炔流量分为岗位式(流量＜3m³/h)和中央式(流量＞4m³/h)。

3）按阻火介质分为湿式(常称水封式)和干式。

一．水封式回火防止器

是利用水作为阻火介质的回火防止器,有低压和中压两种。低压水封式都是岗位式的,中压水封式又分岗位式和中央式两种。

1.低压水封式

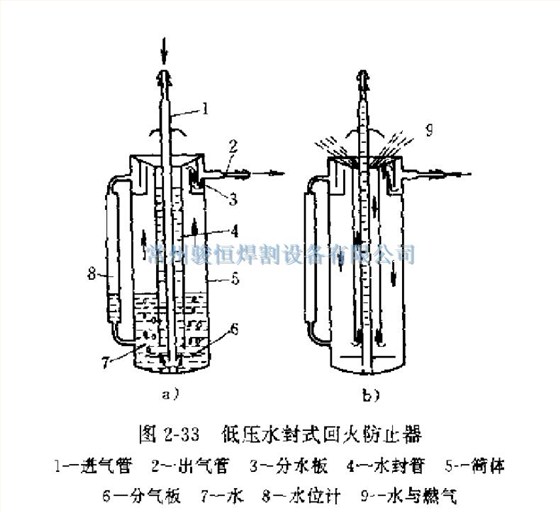

图2-33所示为低压水封式回火防止器的一例。其工作原理是：在正常工作时,如图2-33a所示,乙炔从进气管流入,透过水经分气板6至水封管外围，再绕过分水板3,由出气管2流出。一旦发生回火,如图2-33b所示,逆燃爆炸混合气从出气管通流入防止器,其爆炸冲击波压迫水面, 就将水压向进气管1和水封管4, 一部分水从水封管排出。当桶内水面低于水封管下端时, 爆炸混合气经水封管排向大气。而进入进气管的水封住混合气,使之不能进入乙炔发生器。

2.中圧岗位式水封式

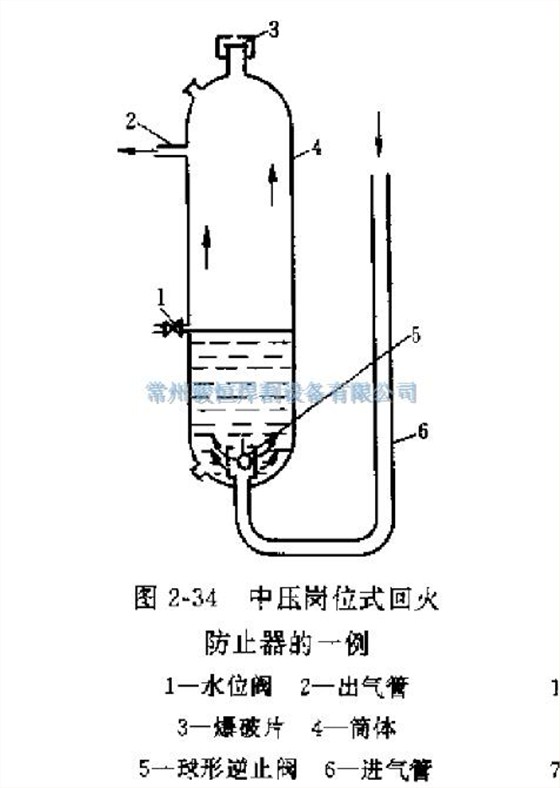

图2-34所示为中压岗位式水封回火防止器的一种。其阻回火原理是:回火时,逆燃爆炸混合气从出气管2返流入筒体4 ,其爆炸冲击波作用在水面上,并通过水层传递给球形逆止阀，阀迅即被关闭, 从而组织爆炸气体流向进气管。另外,水层还能隔火,熄灭逆燃火焰。回火消除后,逆止阀就恢复正常供气。当燃气压力很高时,爆破片破裂,高压燃气进入空气中泄压, 回火消除后需更换爆破片才能继续工作。

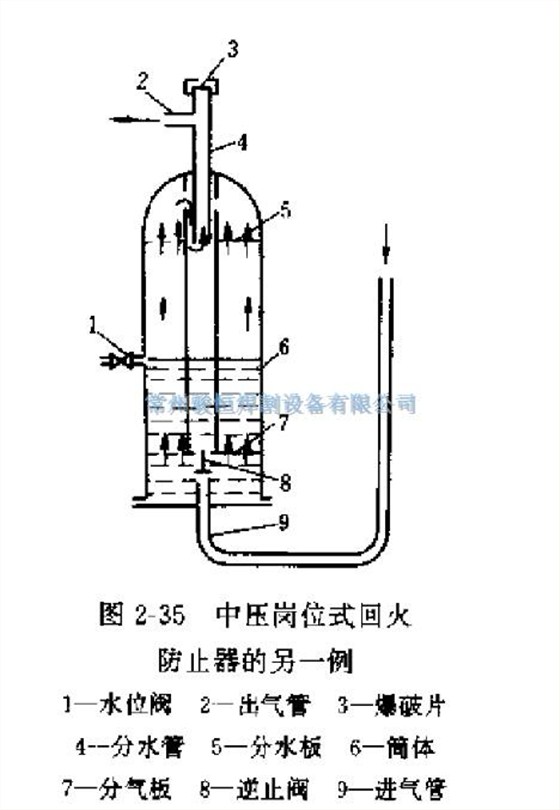

这种结构的回火防止器使乙炔带有较多的水分。为减少带水,有的回火防止器设有分水管或挡水板, 知图2-35所示。
