门式气割机的门架驱动方式

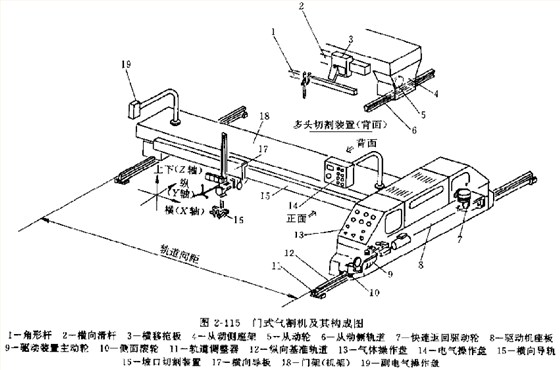

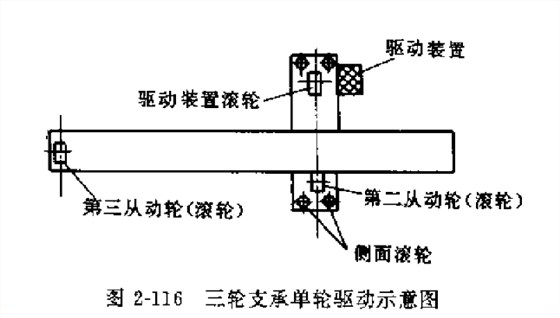

门架沿轨道的驱动一般采用滚轮摩擦驱动方式，由直流电动机经减速后带动滚轮沿轨面滚动。轨距小于l2m，门架为3轮支承、单侧单轮驱动,如图2-116所示,轨距大于12m时,则采用4轮支承、双侧两轮驱动方式。为使门架移动平稳，在驱动轮一侧的滚轮前后装有侧面滚轮(图2-115和图2-116)。

门架的驱动速度(即切割速度)的调节范围一般为100-1200mm/min(无级调速)。由于门式切割机的轨长较长，一般在20-30m之间,为缩短门架返回到始点的时间(当轨长25m时,按最大切割速度返回需20几分钟)， 驱动装置中还设有快速返回主动滚轮,移动速度约为10m/min。
