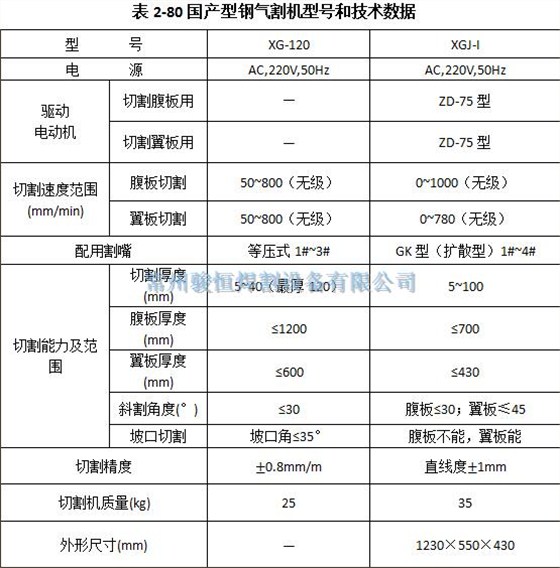

小型型钢气割机的切割翼板状况和国产型钢气割机型号和技术数据

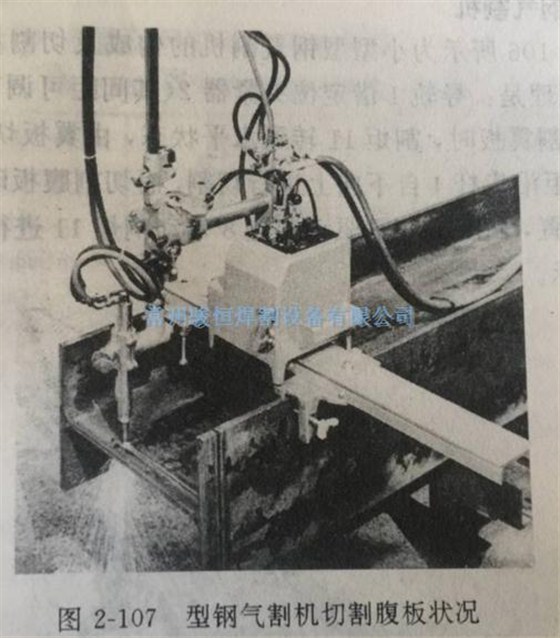

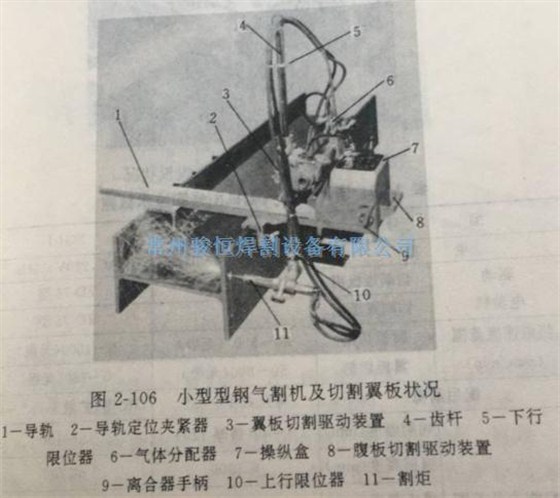

图2-106所示为小型型钢气割机的构成及切割翼板的状况。其工作原理是：导轨1借定位夹紧器2（其间距可调节）固定在型钢上。切割翼板时，割炬11转到水平状态，由翼板切割驱动装置3带动割炬沿齿杆4自下向上进行切割。而切割腹板时，把割炬转至垂直位置，由腹板切割驱动装置8带动割炬11进行切割，如图2-107所示。

其中XG-120型气割机在气体分配器中装有火焰一次性调定器，亦即，在切割时调整好预热火焰之后，调定器就把所用燃气和预热氧的比例固定，在切割过程中可保持火焰状态不发生变化。
