氧气胶管和乙炔胶管

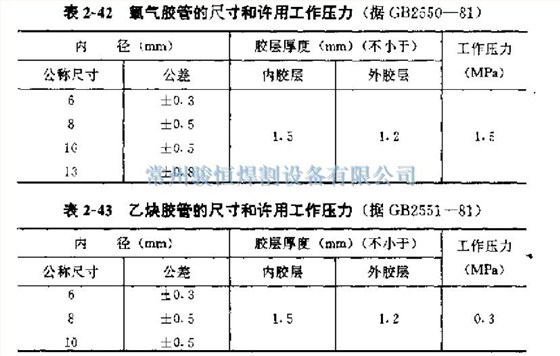

氧气胶管和乙炔胶管应符合国家标准。表2-42示出氧气胶管的标准尺寸和许用的工作压力。而表2-43示出乙炔胶管的标准尺寸和许用的工作压力。

氧气胶管的外表颜色为红色,而乙炔胶管的外表颜色为黑色。这些胶管的使用环境温度为-20 ~ 十45℃。

乙炔胶管也可用作石油气管。

气体胶管快速接头 .

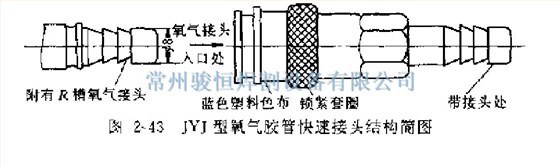

快速接头以接插方式接上、卸下氧气和燃气胶管等,省去以往用螺母拧接的时间。图2-43所示为JYJ型氧气胶管快速接头的结构简图。它适用于氧气、空气及其他无腐蚀性气体的胶管,其工作压力≤1MPa 。外表特征是,锁紧套圈处绕有天蓝色塑料包布，或者六角螺母中间不开槽，与焊割炬氧气进口处螺母一致。

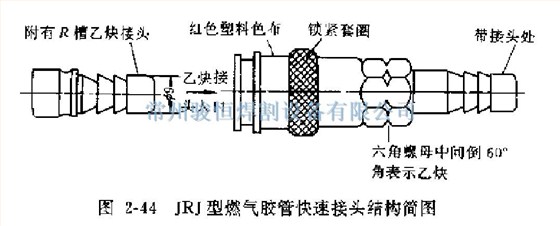

图2-44示出JRJ型燃气胶管快速接头的结构简图。它适用于乙炔、石油气、煤气等各种燃料气体的胶管,工作压力≤0.15MPa。其外表特征是,锁紧套圈处绕有红色塑料包布，或者六角螺母中间开有6o°倒角的 凹槽，与焊割炬燃气进口的连接螺母一致。

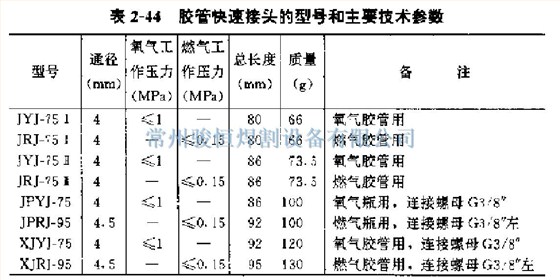

表2-44示出氧气、乙炔胶管快速接头的型号、主要技术数据及用途。
